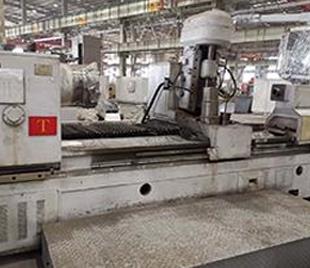

出售数控花健軸洗,YK6040 08年,

数控花健軸洗是一种工业设备,采用数控系统进行控制,伺服电机实现进给的新型数控控制方式,采用以往的滚铣加工方式加工各种齿形的花键轴工件。

也可滚铣直齿连轴齿轮和直齿轮,并可加工锥度花键及台阶齿轮。数控花键轴铣床各机械系统及部件具有较高的动、静刚性,刀具驱动采用功率大、运转平稳的交流变频电机。自动窜刀装置及高效干式切削可保证工件的加工质量和效率。数控花键轴铣床适用于汽车、拖拉机、齿轮加工等相关机械制造行业。是大批量生产花键轴、齿轮的高效率机床。

最大加工直径:400 mm

最大加长度:600 mm

最大工件长度:3500 mm

中心高:370 mm

最大加工模数:4 mm

加工齿数范围: 4-60

铣刀中心与工件中心的距离;10-140 mm

铣刀主轴转速范围:60-600 rpm

刀杆直径:22、27、32、40 mm

最大窜刀量:160 mm

最大安装滚刀规格(直径×长度):130×200 mm

铣头调整角度(竖直方向计):±15

窜刀量:0.16 mm /r

主电机功率:7.5KW

控制轴数:2

图形显示:9英寸

X、Z轴定位精度:0.015、0.035 mm

X、Z轴重复定位精度:0.008、0.02 mm

机床重量:4500 kg

外形轮廓尺寸 (长×宽×高) :2530×1835×2100 mm
