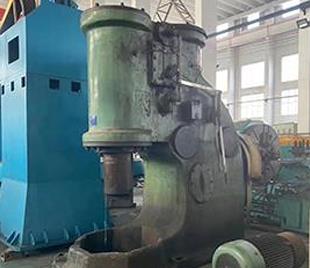

空气锤

空气锤
空气锤

自由锻造设备的一种,压缩缸将空气压缩,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用.操作灵活,该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻。

结构

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架

机架是空气锤的主体,在机架上面安装有电动机,传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。

传动机构

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸

压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分

落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格吗,可制作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构

配气机构由上气道中上旋阀,下气道中的下旋阀,操作手柄或脚踏杠杆组成,通过配气机构来控制各种动作的实现。

砧座

砧座上面安装着砧垫和下砧,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。
