中捷3.50摇臂钻

中捷3.50摇臂钻

售:中捷3.50摇臂钻,少用,在位,使用中摇臂钻是钻床的一个分支,以横臂可以绕立柱旋转而得名。主要功能(1)摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平

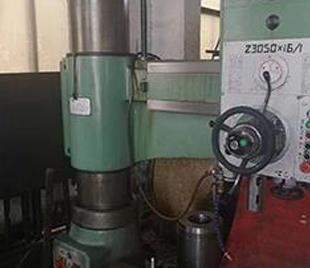

售:中捷3.50摇臂钻,少用,在位,使用中

摇臂钻是钻床的一个分支,以横臂可以绕立柱旋转而得名。

主要功能

1)摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹,液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。

2)外柱带动摇臂绕内柱回转±180º;

3)摇臂沿外柱升降;

4)主轴箱沿摇臂导轨左右移动;

5)主轴箱:实现主轴各级转动、进给及操作,主轴转速范围25-2000r/min,共有16级,通过旋转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范围0.04-3.2mm/r共有16级,通过旋转集中操作手轮(主轴进给量预选按钮)可实现。

6)摇臂升降及夹紧:摇臂升降是由立柱顶部电机拖动,由丝杠螺母传动,实现摇臂升降。其中升降螺母上装有保险螺母,以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧,夹紧后,菱形块自锁;摇臂上升或下降加紧动作结束后,摇臂自动夹紧,由装在油缸上的电器开关控制。

7)主轴箱及立柱加夹紧:主轴箱与立柱加紧均是液压驱动,菱形块夹紧。两动作可同时进行,也可分开进行,选择按钮是主轴箱面板上的旋钮(主轴箱立柱加紧状态选择旋钮),其中中间位置为夹紧,左为立柱单独松夹,右为主轴箱单独松夹,动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。
