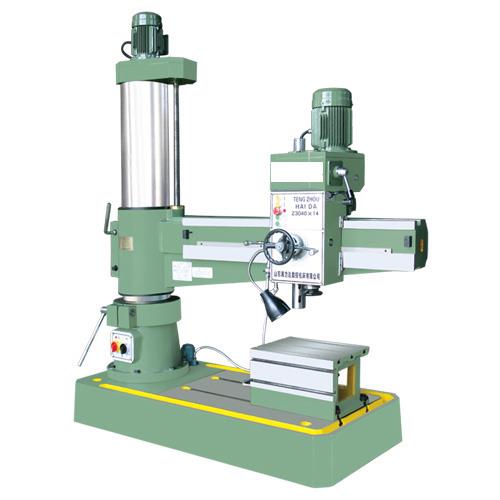

二手摇臂钻的钻孔操作

编辑:无锡迈金机床设备有限公司时间:2020-08-21

二手摇臂钻上常用的钻削夹具有夹板、扁钳等,单件小批量加工的钻孔操作步骤如下:划线、钻孔前,应根据图纸上的钻孔位置在工件上画出孔的中心线和轮廓线,并对孔中心位置和每个圆周进行取样和冲孔。这个孔是预先钻的。

在摇臂钻床上开始钻孔时,用手调整工作台,即移动工件,目测检查使钻轴与工件孔中心重合,然后轻轻钻一个浅孔,观察孔位是否歪斜。如果钻孔轴线与孔中心对齐,则可以进行钻孔。对于通孔钻进,当钻头即将钻穿时,应降低进给速度,防止钻头突然离开孔而折断钻头。如果孔距精度较高,应以中心孔为导向。如果工件是多孔的,可以利用摇臂钻铣床工作台进给手柄刻度盘上的刻度盘来控制工作台的移动距离,并根据其中心距精确定位下一个孔的位置。同时,可以根据孔的标记位置进一步确定孔的位置。

如果孔倾斜,应进行校准。其方法是:在浅孔坑与划线线距离较大的地方磨出几个浅槽,然后放下钻头试钻。校准孔后即可钻孔。对于直径较大或周长相等的孔,可用压板将工件夹紧在转盘上钻孔。钻孔前应校正转盘与工作台的垂直度,并校正孔的旋转轴线与转盘主轴轴线的重合度。

钻孔的操作步骤是按要求画出每个孔的中心位置线和轮廓线,并按要求打样打孔。清洁机床表面后,在机床表面涂上润滑油。安装转盘,校正转台轴线与立铣头轴线平行,两轴距离为47.5±0.05mm。拧紧纵向和横向进给。用转盘主轴定位盘形工件上的中心孔。

在工件下面放置四个等高的小垫块。注意垫块位置应避开钻孔位置,用压板和螺栓压紧。将二手摇臂钻的钻头安装在径向钻铣床上,调整转盘,使钻头轴线对准钻心,然后紧固转盘。打开切削液并开始钻孔。
